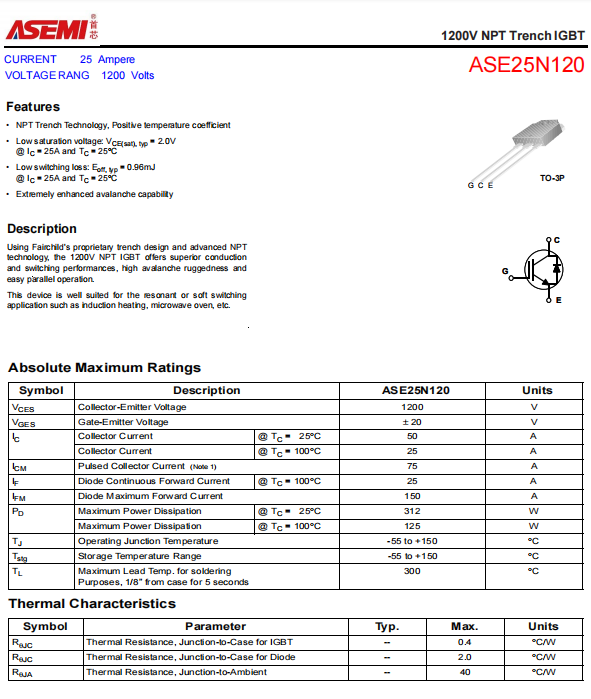

25N120详细参数：

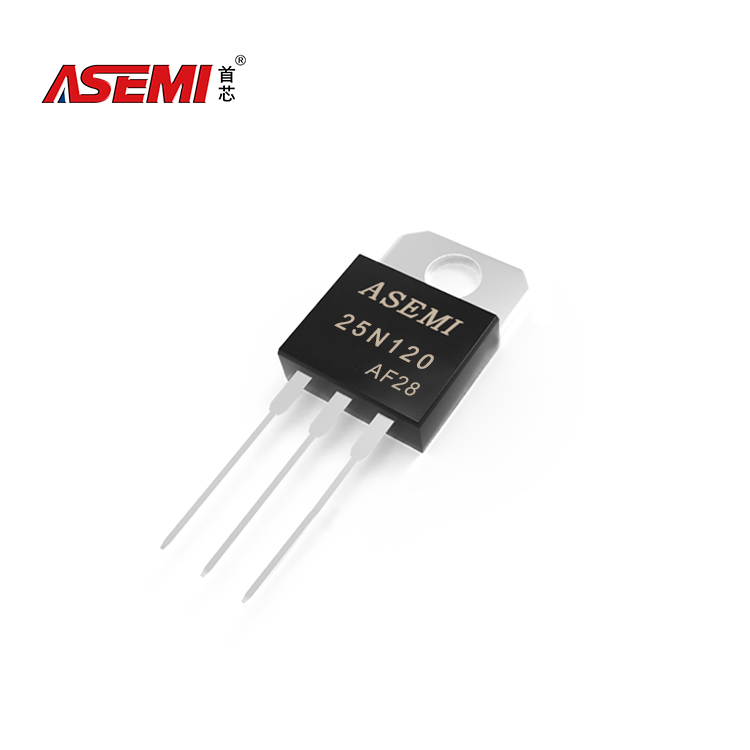

型号：ASEMI场效应管25N120

集电极-发射极电压（VCES）：1200V

栅极-发射极电压（VGES）：20V

集电极电流（IC）：25A

脉冲集电极电流（ICM）：75A

二极管连续正向电流（IF）：25A

二极管最大正向电流（IFM）：150A

最大功耗（PD）：125W

工作结温（TJ）：-55 to +150℃

二极管的热阻，结到外壳（RJC）：2.0℃/W

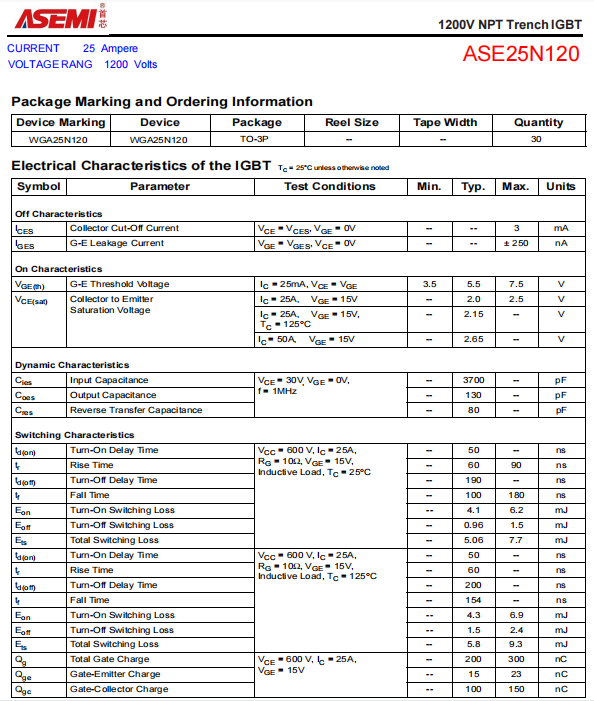

集电极截止电流（ICES）：3mA

G-E漏电流（IGES）：250nA

输入电容（Cies）：3700pF

输出电容（Coes）：130pF

反向传输电容（Cres）：80pF

二极管正向电压（VFM）：2.0V

二极管反向恢复时间（trr）：235ns

二极管反向恢复电荷（Qrr）：3130nC

25N120规格尺寸：

总长度：39.9mm

本体长度：19.9mm

引脚长度：20.0mm

宽度：15.6mm

高度：4.8mm

脚间距：5.45mm

25N120描述：

25N120使用专有的沟槽设计和先进的NPT技术，1200V NPT IGBT提供卓越的传导和开关性能、高雪崩耐用性和易于并行操作。25N120该器件非常适合谐振或软开关应用如感应加热、微波炉等。
